高压计量箱系列

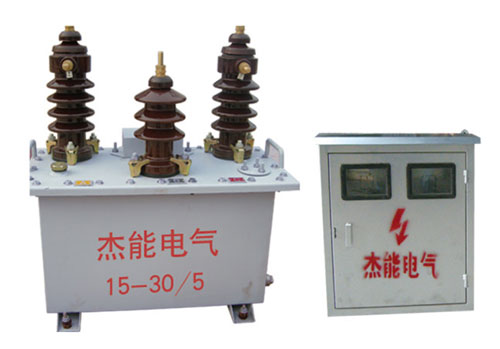

JLS-10普通三(五)柱式油浸高压计量箱

浏览次数: 次  价格:0


产品概述:
       普通瓷瓶油浸高压计量箱为传统结构产品,三柱式及五柱式仍广泛应用于电力系统中。互感器主体为25#或45#变压器绝缘油,精确等级0.2-0.2s级,宽负荷双变比更发挥了产品的优良特性。

型号注释:




使用范围:
      1、本产品适用于6-10kV三相交流电力系统户外或户内成套计量装置,用于电能计量,尤其适宜负荷峰谷较大的用电系统。
      2、使用条件
        a、场所:户内或户外
        b、环境温度:-25℃-40℃ 湿度≤90%
        c、海拔:高度≤2000米
        d、无腐蚀、无易燃、无爆炸性气体环境

技术参数:
      1、变压器绝缘性能良好、散热好,故组合互感器体积小,电性能指标完全符合国家标准。
      2、由A、C相两只电流互感器,和两只电压互感器,各接成V/V接线,分别由高压和低压瓷套管引出,内部结构严密、牢固,耐受热稳定及动稳定性能好。
      3、普通瓷瓶油浸高压计量箱(为五瓶)改换变比,在表箱内切换二次电流接线端子,可带负荷操作(但必须遵守“电业安全操作规程”)。
      4、另外普通瓷瓶油浸高压计量箱有三瓶型,A、C相瓷套管一次引出端子各三个,通过倒换相应端子,改换大、小变比,必须停电进行。

主要技术参数:
      1、电流部分技术参数


      2、电压部分技术参数


     3、外形及安装尺寸图


注意事项:
      1、安装时应按照高压计量箱技术要求进行。
      2、高压计量箱前必须安装一组相应电压等级的避雷器。
      3、注意检查二次接线回路。电压回路不能短路,电流回路不能开路。
      4、高压计量箱(包括计量表箱)必须可靠接地。
